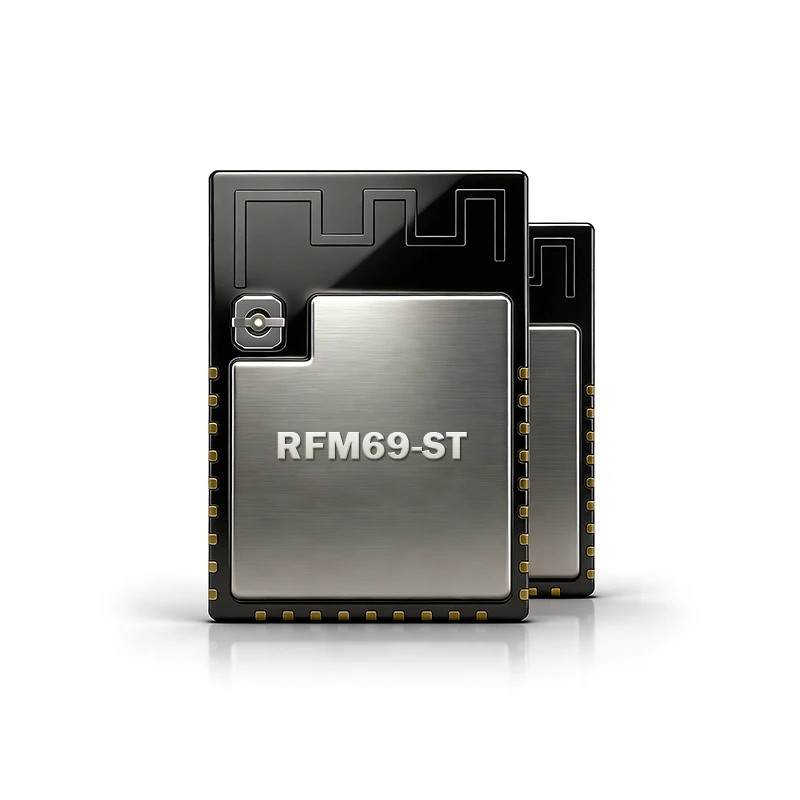

Descripción
Envíeconsulta
Especificaciones técnicas
|
Especificación |
Valor |
|
Tipo |
Módulo transceptor de RF |
|
Función |
TRx (transmitir y recibir) |
|
Modulación |
2(G)FSK/MSK/OOK |
|
Tarifa de datos |
Hasta 300 Kbps |
|
Frecuencia |
433 / 868 / 915 MHz |
|
Sensibilidad del receptor |
–120dBm |
|
transmitir potencia |
+13 dBm |
|
Dimensiones |
16 × 16 × 1,9 mm |
|
Interfaz |
SPI |
|
Cumplimiento |
RoHS / ALCANCE |
Campos de aplicación
- Lectura automática de contadores (AMR): medición de servicios públicos y recopilación remota de datos.
- Redes de sensores inalámbricos: detección ambiental, monitoreo de activos.
- Automatización residencial y de edificios: Control de accesos, HVAC, iluminación.
- Seguridad y alarmas: Alarmas de intrusión, sensores perimetrales.
- Monitorización y control industrial: Telemetría de máquinas, enlaces de control remoto.
- M‑BUS inalámbrico: Pilas de comunicación de medición sub‑1GHz.
Por qué encaja
- Alta sensibilidad: recepción estable para enlaces de baja SNR.
- Modulación flexible: interoperabilidad entre sistemas heredados y modernos.
- SMT compacto: huella mínima de PCB para gabinetes herméticos.
Guía de integración de PCB/PCBA
1. Preparación para SMT: la interfaz SPI y el paquete SMT admiten perfiles de reflujo estándar y de recogida y colocación automatizados.
2. Antena y ruta de RF:
- Ubicación: reserve una zona de RF limpia; Mantenga la antena/alimentación alejada de suministros digitales y de conmutación de alto ruido.
- Control de impedancia: mantenga la impedancia coincidente desde la antena hasta los pines de RF; Minimice los trozos y las curvas cerradas.
- Estrategia terrestre: utilice un plano de tierra cosido; Mantenga alejado el suelo debajo de la región de la antena.
3. Integridad del poder:
- Desacoplamiento: coloque condensadores de derivación de baja ESR cerca de los pines VCC/GND.
- Estabilidad del carril: Garantizar una regulación de suministro adecuada para ráfagas de TX a +13 dBm.
4. Comprobabilidad y DFM:
- Puntos de acceso: proporcione plataformas para SPI, datos TRx y rieles de alimentación para optimizar las TIC/AOI.
- Sedas y fiduciales: las marcas de referencia claras mejoran la precisión de la colocación.
5. Simplificación de la lista de materiales:
- Partes externas: Sólo pasivos esenciales para el emparejamiento/desacoplamiento; Reduce la complejidad y el costo del ensamblaje.
